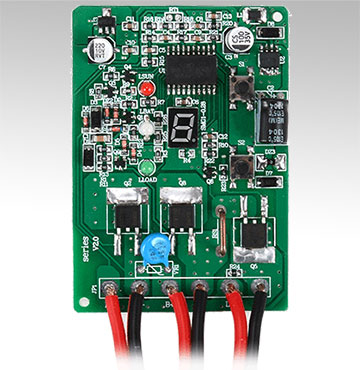

經濟型太陽能充電控制板
單片機控制 , 負載輪流工作 , 過載保護 , 短路保護 , 反向放電保護 , 極性接反保護 , 雷電保護 , 過放電保護 , 過充保護
聯系我們
一、簡介
太陽能控制器采用高速CPU微處理器和高精度A/D模數轉換器，是一個微機數據采集和監測控制系統。既可快速實時采集光伏系統當前的工作狀態，隨時獲得PV站的工作信息，又可詳細積累PV站的歷史數據，為評估PV系統設計的合理性及檢驗系統部件質量的可靠性提供了準確而充分的依據。此外，太陽能控制器還具有串行通信數據傳輸功能，可將多個光伏系統子站進行集中管理和遠距離控制。
二、功能
1、功率調節功能：
2、通信功能： 1 簡單指示功能 2 協議通訊功能 如RS485 以太網,無線等形式的后臺管理.
3、完善的保護功能：電氣保護 反接,短路,過流等。
三、保護模式
1、直充保護點電壓：直充也叫急充，屬于快速充電，一般都是在蓄電池電壓較低的時候用大電流和相對高電壓對蓄電池充電，但是，有個控制點，也叫保護點，就是上表中的數值，當充電時蓄電池端電壓高于這些保護值時，應停止直充。直充保護點電壓一般也是“過充保護點”電壓，充電時蓄電池端電壓不能高于這個保護點，否則會造成過充電，對蓄電池是有損害的。
2、均充控制點電壓：直充結束后，蓄電池一般會被充放電控制器靜置一段時間，讓其電壓自然下落，當下落到“恢復電壓”值時，會進入均充狀態。為什么要設計均充？就是當直充完畢之后，可能會有個別電池“落后”（端電壓相對偏低），為了將這些個別分子拉回來，使所有的電池端電壓具有均勻一致性，所以就要以高電壓配以適中的電流再充那么一小會，可見所謂均充，也就是“均衡充電”。均充時間不宜過長，一般為幾分鐘~十幾分鐘，時間設定太長反而有害。對配備一塊兩塊蓄電池的小型系統而言，均充意義不大。所以，路燈控制器一般不設均充，只有兩個階段。
3、浮充控制點電壓：一般是均充完畢后，蓄電池也被靜置一段時間，使其端電壓自然下落，當下落至“維護電壓”點時，就進入浮充狀態，類似于“涓流充電”（即小電流充電），電池電壓一低就充上一點，一低就充上一點，一股一股地來，以免電池溫度持續升高，這對蓄電池來說是很有好處的，因?yàn)殡姵貎?nèi)部溫度對充放電的影響很大。其實PWM方式主要是為了穩定蓄電池端電壓而設計的，通過調節脈沖寬度來減小蓄電池充電電流。這是非常科學的充電管理制度。具體來說就是在充電后期、蓄電池的剩余電容量（SOC）>80%時，就必須減小充電電流，以防止因過充電而過多釋氣（氧氣、氫氣和酸氣）。
4、過放保護終止電壓：這比較好理解。蓄電池放電不能低于這個值，這是國標的規定。蓄電池廠家雖然也有自己的保護參數（企標或行標），但最終還是要向國標靠攏的。需要注意的是，為了安全起見，一般將12V電池過放保護點電壓人為加上0.3v作為溫度補償或控制電路的零點漂移校正，這樣12V電池的過放保護點電壓即為：11.10v，那么24V系統的過放保護點電壓就為22.20V 。
四、投資優勢
太陽能光伏發電用戶系統是適合一個家庭或多個家庭使用的太陽能光伏供電系統，它通過一套新能源技術裝置將太陽能轉變?yōu)殡娔?，解決家庭照明和一些日常電器的基本用電需求。它最突出的價值是通過一次性的投資和少量的自我維護費用，可以使用20年，乃至更長吋間；而在使用中，家庭不需要繳納用電而產生的電費。
五、使用范圍
太陽能光伏發電戶用系統特別適合遠離城市的區域使用，如：遠郊、草原、梅島、沙漠、山區等。 總之，只要在日照條件好的地方，都可以使用。太陽能光伏發電系統除了適合家庭使用外，對一些駐地相對固定的工區、作業班組、觀察站、哨所、營地等也很適用。此產品可靠性高，性能穩定，安裝方便，操作筒單
